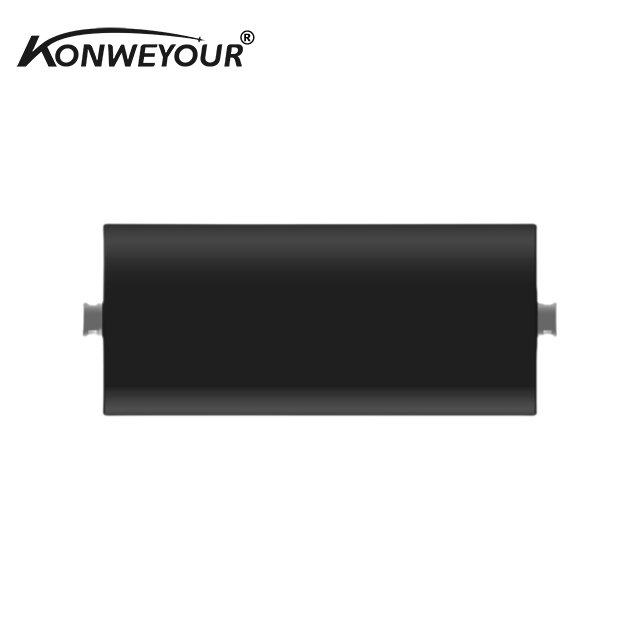

هيكل CEMA قياسي الحزام الناقل العاطل

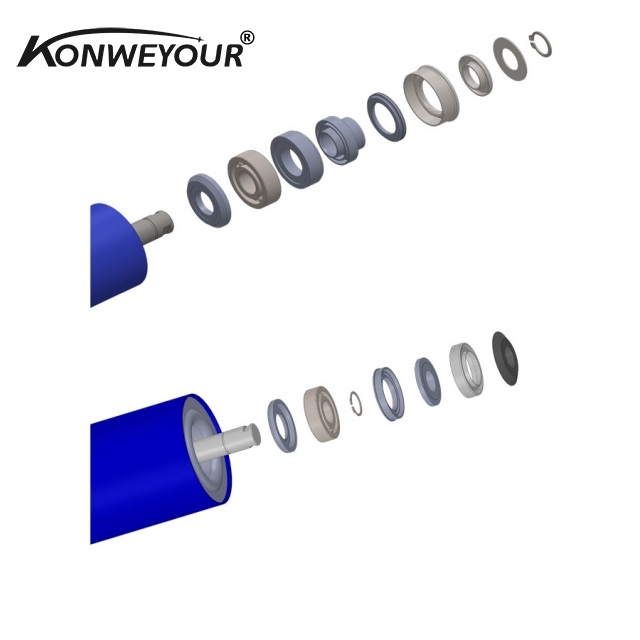

يتكون هيكل عدو الناقل بشكل أساسي من أنابيب الصلب ، والأعمدة ، والمباني المحلية ، والمحامل ، والأختام المتاهة ، ومواد التشحيم القائمة على الليثيوم.
1. أنابيب ستيل:
أنابيب ملحومة عالية التردد لنقل الحزام ، مصنوعة بشكل عام من الصلب Q235A والصلب Q235B ، مع نطاق قطره 63.5-219.0 مم. هناك متطلبات معينة للانحناء ، والقسمة بين الوجه النهائي والخط الوسط ، والهليلات من أنابيب الصلب.
حجم متري من القطر العاطل الناقل （mm）
| φ60 | φ63.5 | φ76 | φ89 | φ102 | φ108 | φ114 | φ121 | φ127 | φ133 |
| φ140 | φ152 | φ159 | φ165 | φ178 | φ194 | φ203 | φ219 |
|
|
حجم بوصة من النقل القطر العاطل ( بوصة)
2. أعمدة:
يجب ألا تكون الخصائص الميكانيكية والفيزيائية للمادة لنقل الحزام الذي ينقل عمود العدل أقل من الفولاذ ASTM1045 ، ويجب أن يكون التسامح القطر الخارجي لعمود العدل الناقل وجزء التجميع المحمل JS6.
قطر رمح العمال الناقل
| φ17 | φ20 | φ25 | φ30 | φ35 | φ40 | φ45 | φ50 | φ60 |
3. الحامل:
تم تجهيز العدل الناقل الحزام مع محامل كرات أخدود عميقة 6000 سلسلة ، خلوص C3 أو C4 ، الأختام المطاطية ذات الوجهين (2Rs) أو الأختام الحديدية (2Z). يجب ملء المحمل بنسبة 60 ٪ -80 ٪ من الشحوم الليثيوم.
نموذج الحزام الناقل المحمل
| 6203 | 6204 | 6205 | 6206 | 6207 | 6208 | 6209 |
|
| 6303 | 6304 | 6305 | 6306 | 6307 | 6308 | 6309 | 6310 |
4. العلب:
يجب ألا تكون مادة الإسكان التي تحملها حزام الحزام أقل من الفولاذ 235b. قبل اللحام ، يجب إزالة الشحوم السطحية ، ويجب تشكيل القطر الخارجي والطائرة السفلية. تطابق عن كثب مع الأنابيب.
5. ختم labyrinth ：

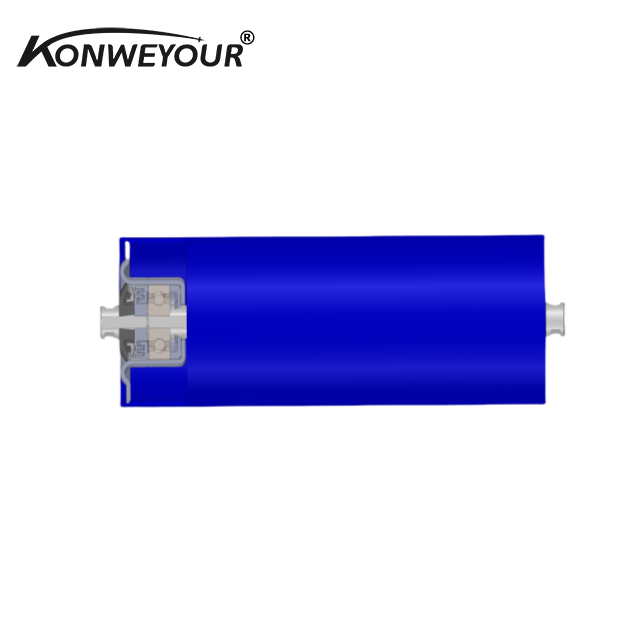

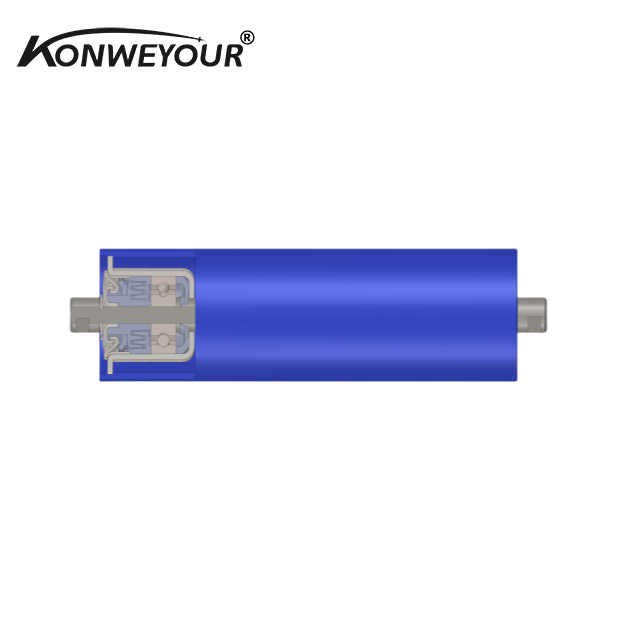

تنقسم الأختام المهملة لحزام الحزام إلى أنواع مختلفة وفقًا لنوع المهمل الناقل ، مثل TD75 و DTII و TR و TK وما إلى ذلك. يجب ألا يحتوي وجه نهاية الختم للختم على عيوب مثل الشقوق والخدوش وثقوب الهواء. يجب أن تملأ الفجوة بين حلقات الختم بنسبة 60 ٪ -80 ٪ من الشحوم لليثيوم. نطاق درجة حرارة التشغيل: -25 درجة مئوية إلى 65 درجة مئوية.
6.Circlips:
مادة Circlips هي 65 مليون من الفولاذ المنغنيز ، ويتم استخدام حلقة Snap المرنة من النوع C.
